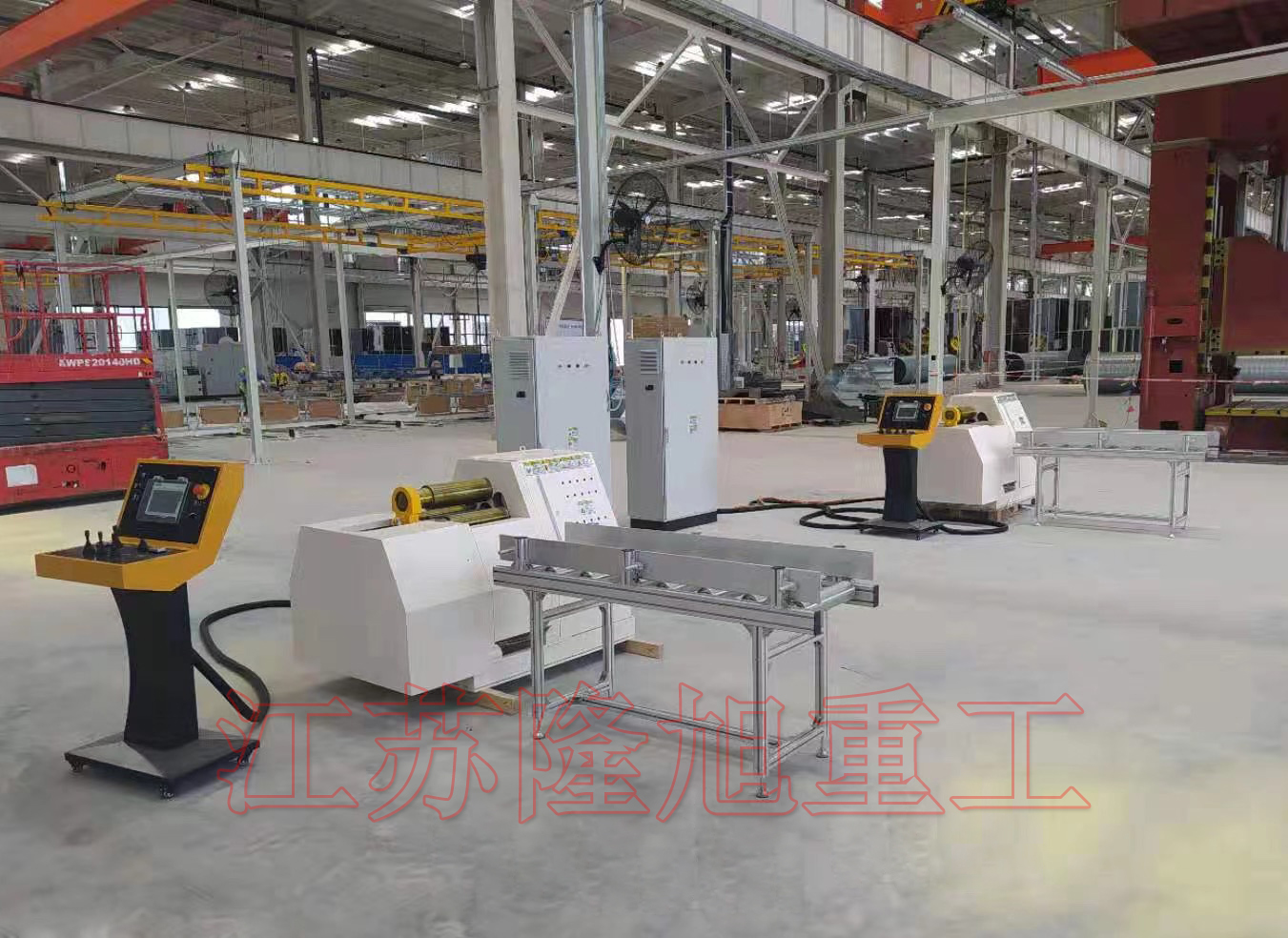

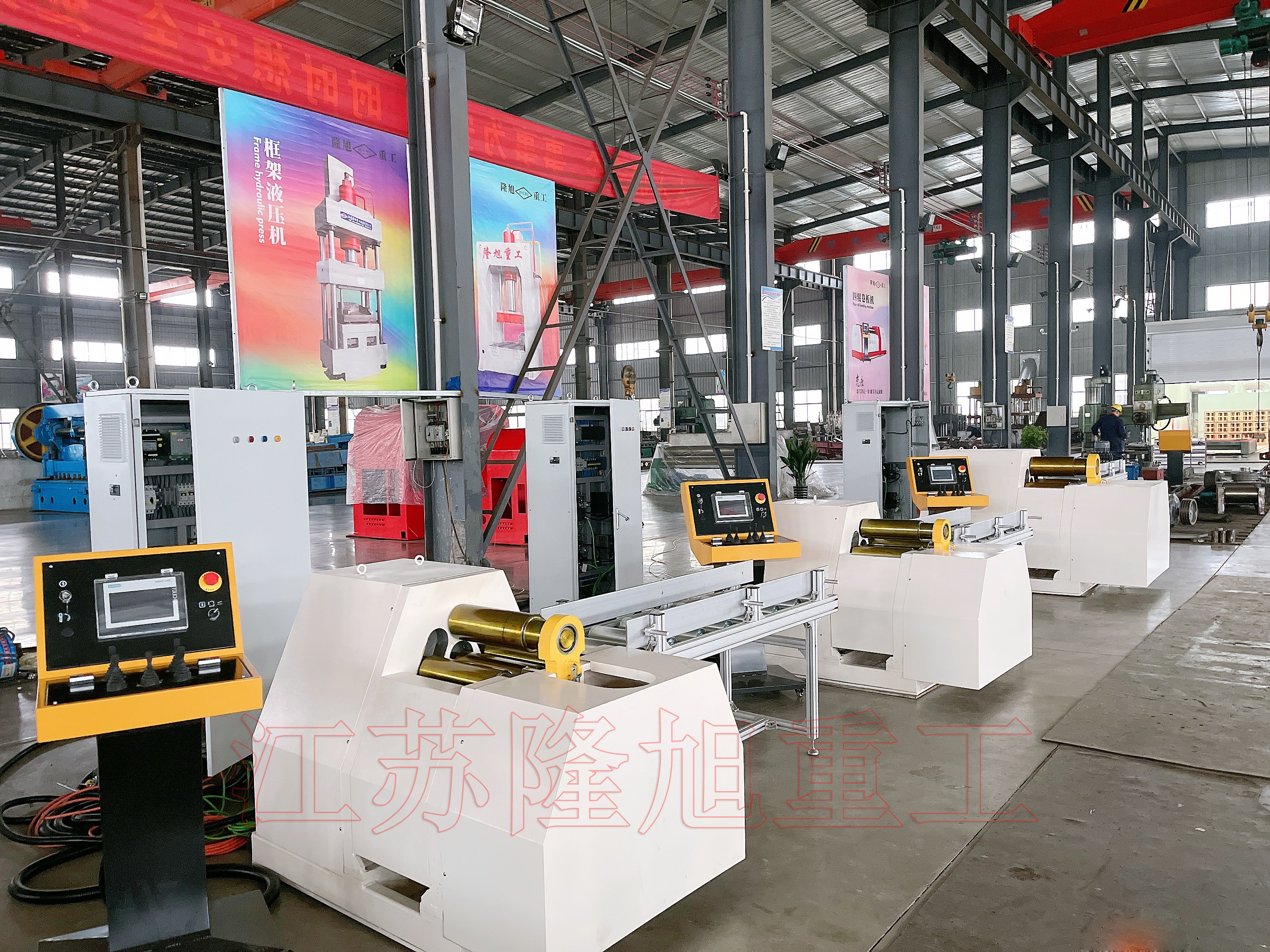

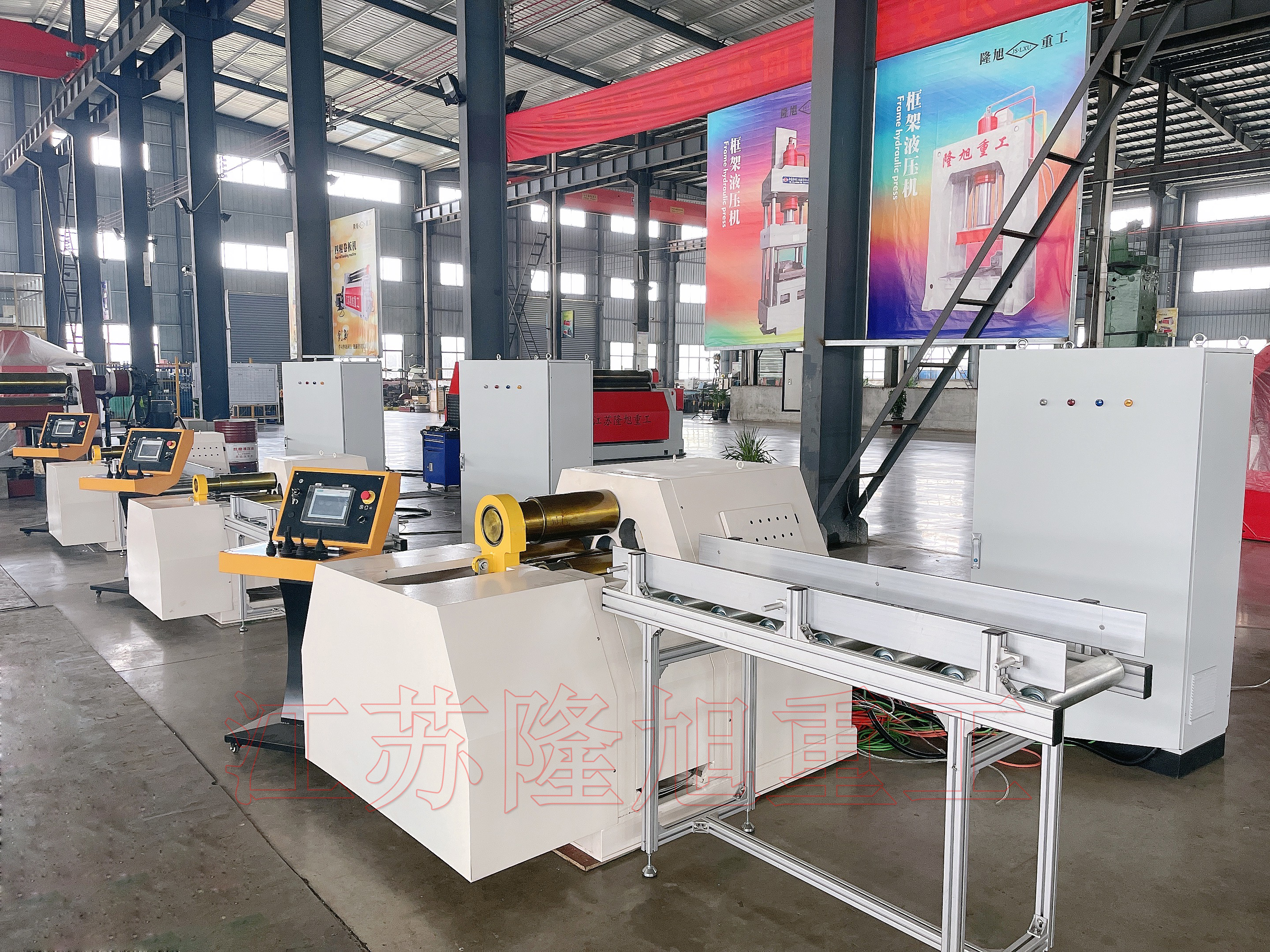

本項目三臺卷板機為三一定制款全伺服四輥卷板機,主要為SANY昆山微挖成型區域項目服務,負責卷圓和圍板工藝。

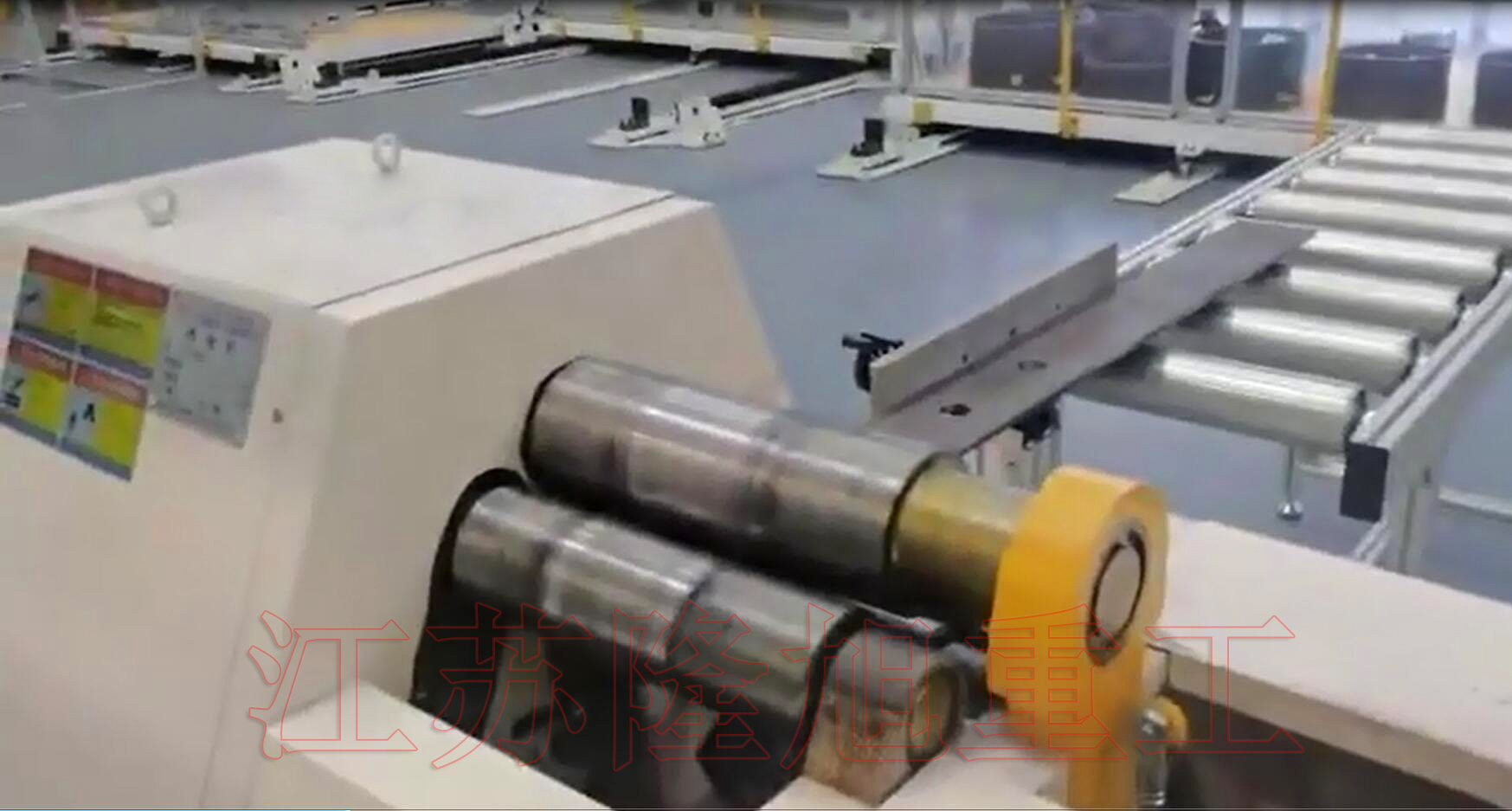

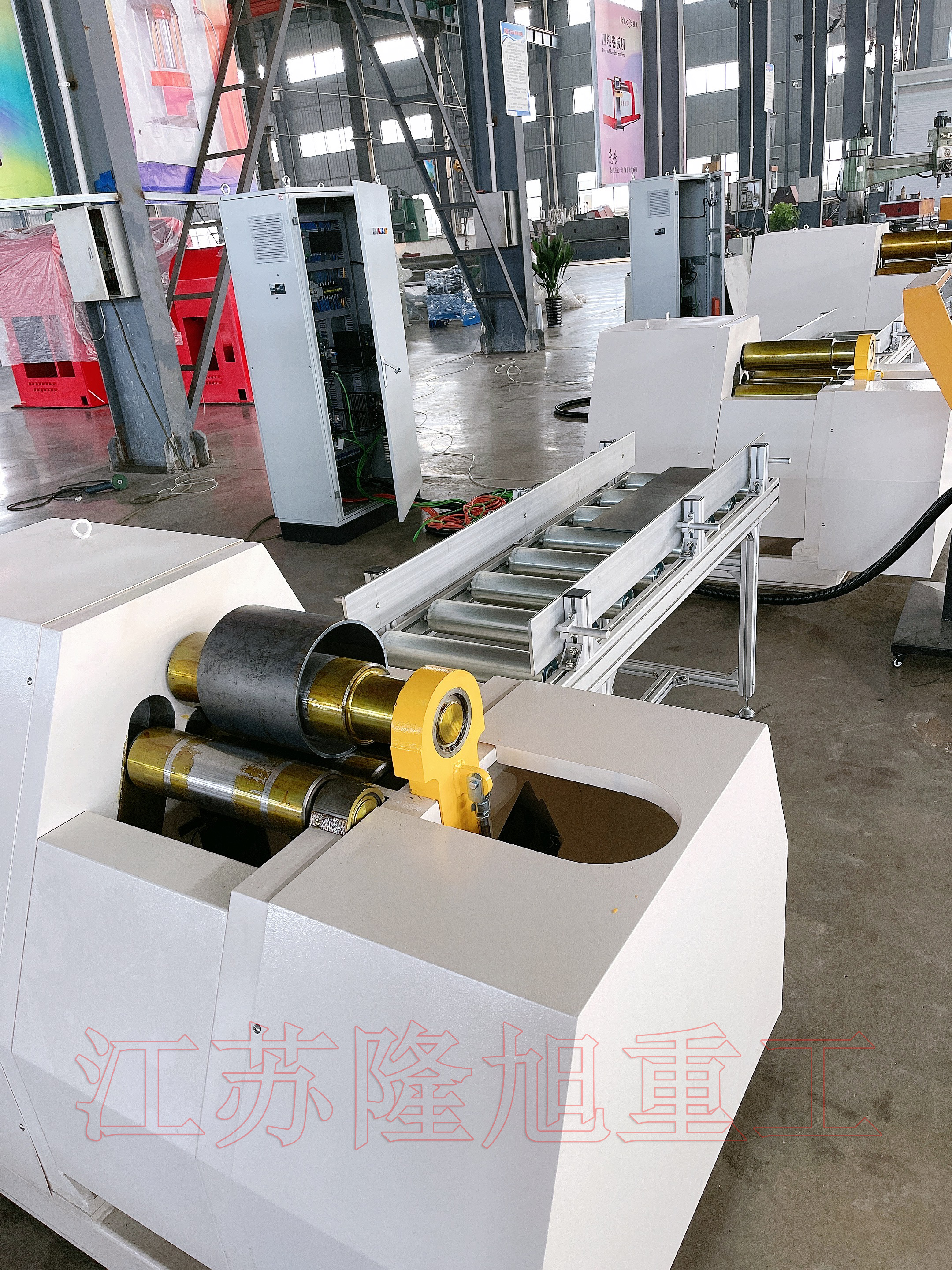

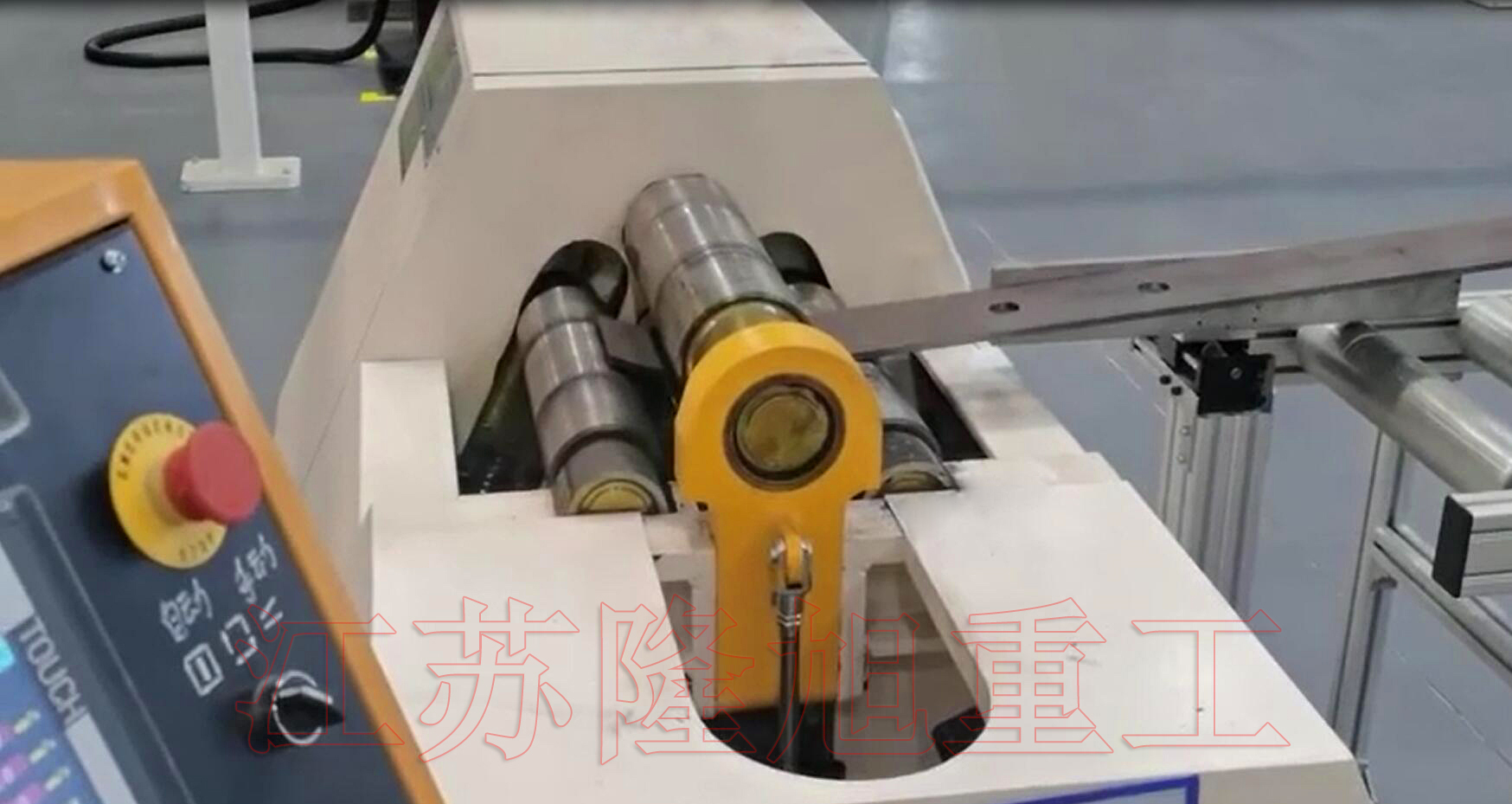

全伺服四輥卷板機,上輥位置固定,下輥和側輥可升降移動,工作輥旋轉為伺服傳動,下輥和側輥均由其兩端并聯升降機使其升降運動,上輥卸料端的翻轉支架的翻轉、復位,靠氣缸推桿進行。各輥軸承體和升降系統均裝于左、右兩端的機架內。下輥與側輥的運動為伺服電機直接驅動,驅動方式是通過伺服電機直接驅動滾珠絲杠升降機的蝸輪,蝸輪帶動滾珠絲杠的螺母,螺母轉動使得滾珠絲杠上升下降,滾珠絲桿與側輥座連接,從而使得側輥上下運動,下輥也同樣方式運動。此方式比使用伺服電機帶動液壓泵,再經過比例閥控制油缸的行程更精確,不會(huì )存在積累誤差,保證卷制的高精度。

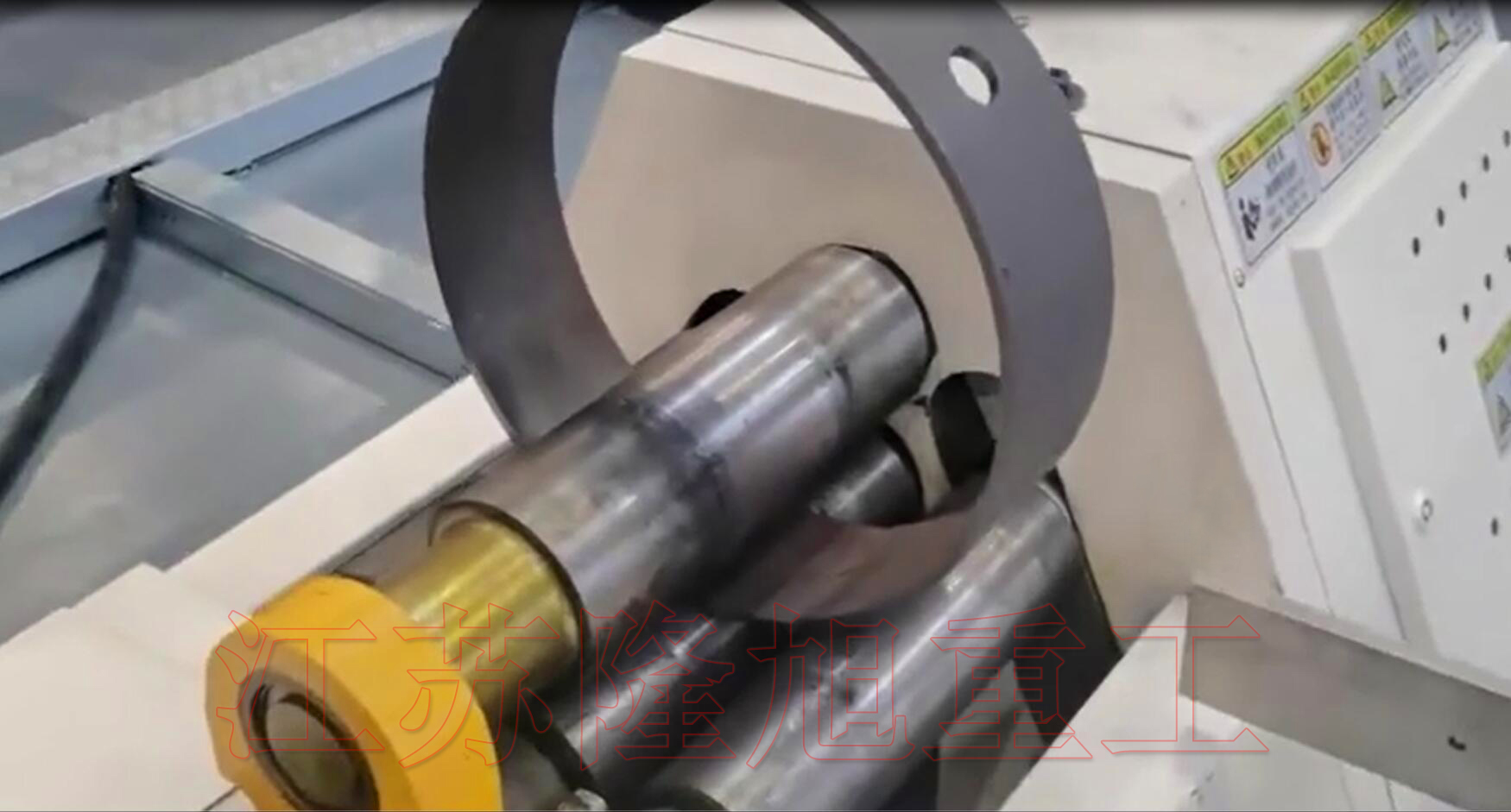

本機采用的全自動微控系統是為四輥卷板機專門設計、制造的專用控制系統。包括主電柜、操作臺等硬件部分和微機專用控制軟件。人機對話可編程功能:通過觸摸顯示屏輸入工件有關參數如板厚、卷筒半徑、卷板速度及修正系數,微機自動計算及優化出卷板過程的所有步驟,實現卷板成型的自動控制。采用CNC自動卷制,減低對于操作技能的依賴,板材始終在上下輥之間夾持,消除打滑現象,比任何三輥機器的速度和效率都要高出50-80%。卷大量相同規格材料的板材時,操作者只需要調出先前記憶程序,并簡單的按下“啟動”按鈕,CNC將自動執行所有的動作順序。在機器允許的能力下,這種功能可用來卷制批量化成型的工件。需要多道次卷制的工件可以在編輯模式里編寫程序來執行。
三一重機作為國內最大的工程機械制造商,對本項目供應商的要求非??量?。我公司能夠在眾多供應商中脫穎而出,是對公司技術水平和生產能力的肯定及信任,也是對公司的產品品質的一次重要考驗。該項目的圓滿交付,充分展示了我司雄厚的實力。公司也將在今后的發展中不斷追求卓越,精益求精,為廣大客戶創(chuàng )造更多的效益。
